質問

FlexiLayoutでは、チェックマークを設定する方法を教えてください。

回答

FlexiLayout において、CheckMark: チェックマークを定義するには、RegionElement: 区域要素を使用します。

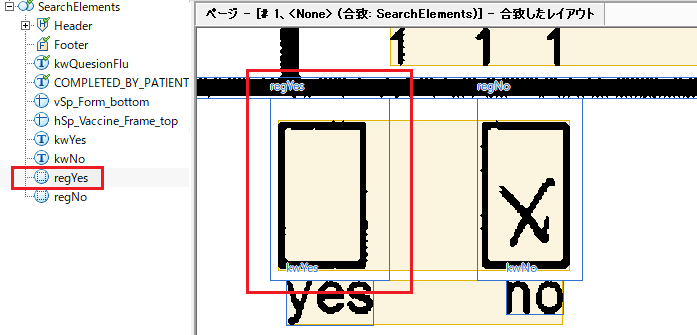

CheckMark: チェックマークとして認識させたい部分を枠より少し大きめに余裕をもって、RegionElement: 区域 要素を使って指定します。

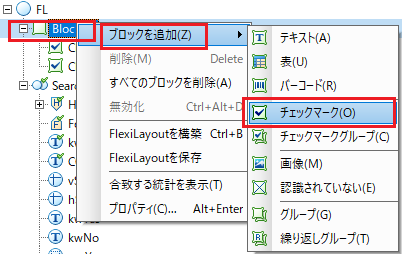

一方、FlexiLayout の「 Block」 には 「チェックマーク」という要素がありますので、これを用意しておきます。

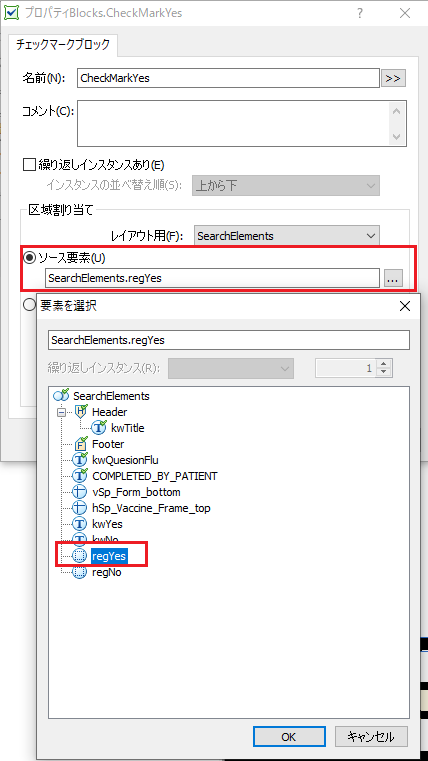

RegionElement: 区域要素を 「 Block」 の「チェックマーク」に指定します。

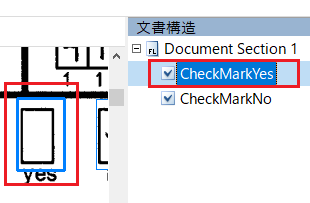

こうして設定したFlexiLayout の定義をエクスポートして、FlexiCaptureでインポートすると、 FlexiCapture上の固定帳票で設定した CheckMark: チェックマークと同じように扱うことができるようになります。

当然、固定帳票で定義した場合より、FlexiLayoutで定義した場合の方が画像の品質による位置のズレは少なくなる傾向があります。

 詳しくは下のリンクからご入手できるサンプルプロジェクトをご覧ください。

*ご覧になるには、バージョン12.0.2.3118以上のFlexiCaptureが必要です。
