チェックマーク: Checkmark

質問

FlexiCapture にはチェックマークの読み取り機能がありますか。

回答

FlexiCapture には チェックマーク の OCR/読み取り機能、FlexiLayout には チェックマーク の場所を指定して、FlexiCaptureに渡す (インポートする) 機能があります。

画像上の チェックマークの読み取り に使用します。

対応しているチェックマークの種類

チェックマーク: Checkmark に対応しているチェックマークの種類は下記のようなものです。

スクエア

スクエア: 四角の枠: フレームにチェクや ×印、塗りつぶすタイプのもの。

フレームなし

フレーム: 枠で囲まれていないチェックマークにチェック、×印を入れたり、丸で囲うタイプのもの。

自動

丸でも四角でも、囲むタイプでも、チェックマークを「自動」で検出して、判定する、という意味です。

フォーム: 固定帳票でのみ使用可能です。FlexiLayout ( 半構造化・非構造化のドキュメント )では使用できません。*

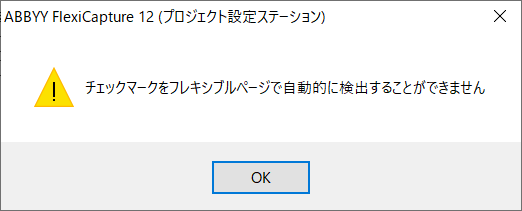

*使用しても下記のようなエラーとなります。

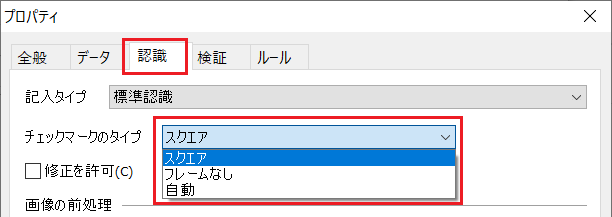

チェックマークのタイプ (種類) - FlexiCapture

上のようなチェックマークのタイプ (種類) は、FlexiCapture のチェックマークのプロパティの「認識」タブの「チェックマークのタイプ」から設定することができます。

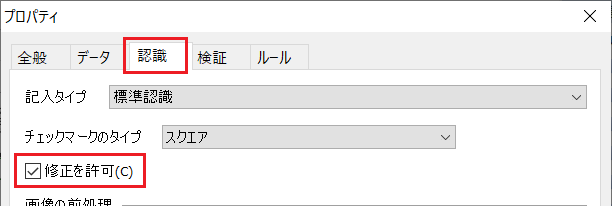

修正の許可

塗りつぶしたチェックマークを修正したものとみなし、選択されていない、ものとします。

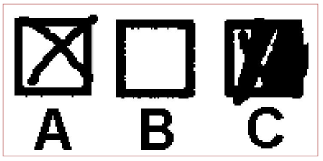

下図の例では、Aが選択されていることになります。

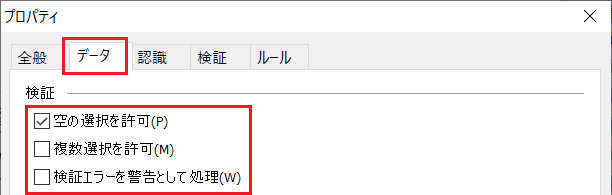

検証 - 選択のルールの設定

空の選択を許可

その「チェックマーク」、または「複数のチェックマーク」の場合は、いずれかが必ず選択されていなければならないかどうかを設定します。デフォルトでは、空のチェックマークを許可します。

複数選択を許可

「複数チェックマーク」の場合、チェックマークを複数、いくつでもチェックすることを許可するかどうかを設定します。

デフォルトでは、オフ、つまり、複数選択の場合、１つのみがチェックされるとみなします。

検証エラーを警告として処理する

上のようなチェックの仕方の ルールから外れていると FlexiCapture がみなしたチェックを警告するかどうか を設定します。

FlexiLayout でチェックマークの場所を設定

FlexiLayout を使うことで、高い精度でチェックマークの読み取る場所を設定することができます。

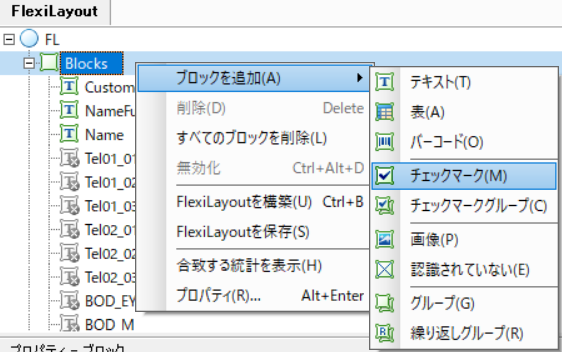

チェックマーク - Blocks

区域: Region など、チェックマークの場所を切り取った形になる要素: Element を FlexiLayout の Blocks のチェックマークに格納することで、FlexiCapture にチェックマークとしてインポートすることができます。

FlexiLayout でのチェックマークの位置の指定の仕方

1選択肢につき「チェック」や「囲み」が書き込まれるであろう範囲を1つずつ 位置を設定します*。

例: チェックが入る四角の周りに少し余裕を持たせて位置を設定

例: 「男」と「女」、それぞれで、囲みが書き込まれるであろう範囲を１つの区域: Region で設定。

チェックマークグループ: Checkmark Group

チェックマークグループ: Checkmark Group を使うことで、１つのセットの中の選択肢一つ一つの位置を設定したチェックマークを「１つのグループ」として扱い、どの選択肢が選択されているか を FlexiCapture にインポートした後、設定できるようになります。

Blocks でのチェックマークグループ: Checkmark Group - FlexiLayout

Blocks のチェックマークグループ: Checkmark Group の配下に選択肢を作成して、区域: Region などを格納します。

チェックマークグループ自体には、FlexiLayout では値を格納しません。ただ、チェックマークをグループ化する為に使用します。チェックの判断の設定はFlexiCapture側で行います。

FlexiLayout	FlexiCapture

FlexiCapture にインポートすると、そのまま「チェックマークグループ」と「チェックマーク」として FlexiLayout の設定に従って FlexiCapture の文書定義のフィールド欄に配置されます。

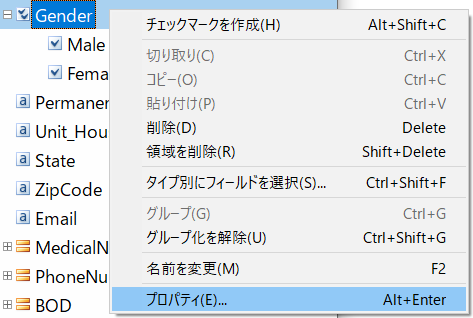

文書定義でのチェックマークグループ: Checkmark Group - FlexiCapture

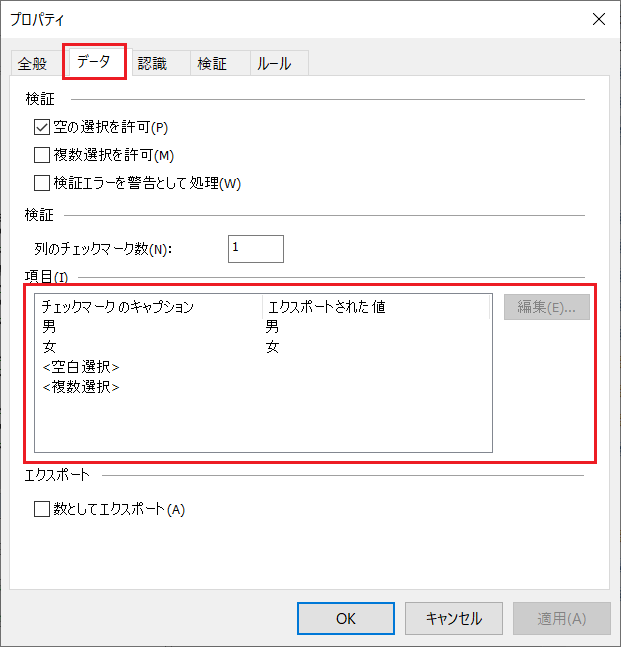

「チェックマークグループ」の「プロパティ」において、複数の選択肢のあるチェックマークを扱えます。

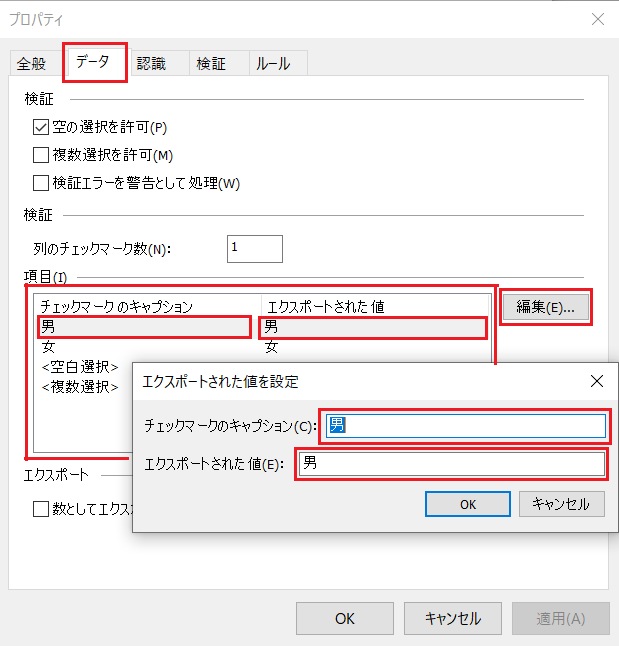

「チェックマーク」の表示名とエクスポート値の設定

「チェックマーク」の「検証」、「エクスポート」時の「名前/ラベル/表示名」とチェックがONになっている際の「エクスポート」時の値を設定できます。

「チェックマーク」の「ラベル/項目名」と「エクスポート」時の「値」
