質問

準定型（半構造化）文書の文書定義方法を教えてください。

回答

FlexiCaptureでは、準定型（半構造化）文書の文書定義を以下のようなステップで実施します。

【準定型文書の文書定義方法】

1. 仕分け定義
2. レイアウト定義：Assembly（ページ構成）、読取項目（フィールド）の位置取得設定
3. 各フィールドの読取方法、補正処理、ルール設定
4. 入出力設定

※本コラムでは、中心となるステップ2, 3について紹介します。ステップ1は必要に応じて行いますが、その方法については別途説明します。

FlexiCaptureでは、上記ステップを実現するため、2つのツールを使用します。

ステップ1ではFlexiLayout Studioというツールを使用し、ステップ2, 3, 4ではプロジェクト設定ステーション（Distributed版、Standalone版では管理者ステーション）を使用します。

※Standalone版とDistributed版の違いについてはHelpやこちらの記事（Standalone、Distributed）をご参照ください。

では、それぞれのステップ（ステップ2, 3）について見ていきたいと思います。

ステップ2: FlexiLayout Studioを使ったレイアウト定義

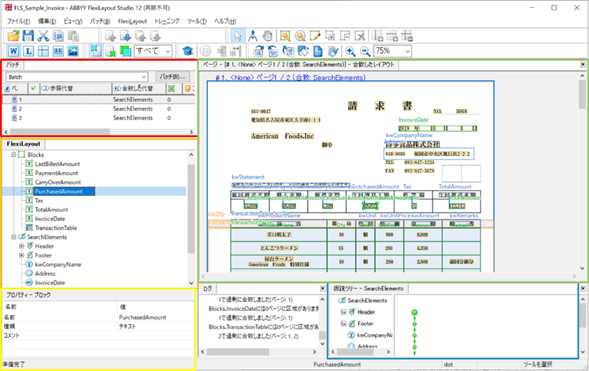

FlexiLayout Studioは、その名の通り準定型文書のレイアウト定義を行うStudio（ツール）で、外観は以下の通りです。

• 赤枠 [左上側]        ：[バッチ] 枠、Importした画像のリストを表示
• 橙枠 [左真中]        ：[FlexiLayout] 枠、設計・配置した要素（エレメント）の構造を表示
• 黄枠 [左下側]        ：[プロパティ] 枠、選択した要素（エレメント）のプロパティを表示
• 緑枠 [右上側]        ：画像プレビュー、文字/線等認識状態、要素配置状況確認
• 青枠 [右下側]        ：[仮設ツリー] 枠、要素と画像のマッチング状況を表示

ここではFlexiLayout Studioを用いたレイアウト定義方法詳細については割愛しますが、基本的な設定の流れは「FlexiLayout Studioことはじめ」をご参照ください。

レイアウト定義完了後、FlexiLayout定義ファイル（.afl形式）をエクスポートします。

ステップ3: プロジェクト設定ステーション（管理者ステーション）による文書定義

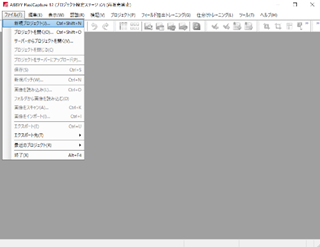

1. 新規プロジェクトを作成（ファイル > 新規プロジェクト）

プロジェクト設定ステーション（管理者ステーション）を開き、新規FlexiCaptureプロジェクトを作成します。

2. 文書定義を新規登録（プロジェクト > 文書定義）

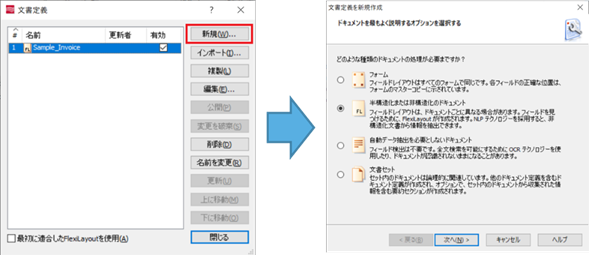

文書定義一覧画面で「新規」ボタンをクリックし、「半構造化または非構造化のドキュメント」を選択、次へをクリックします。

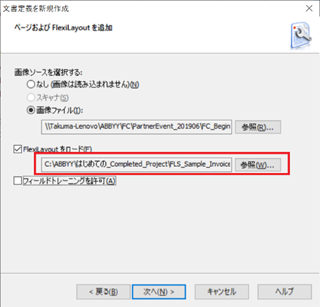

サンプル画像を指定後、ステップ２で作成したFlexiLayout設定ファイル（afl形式）を読み込むと、文書定義エディタが開きます。

3. 文書定義設定（文書定義エディタ）

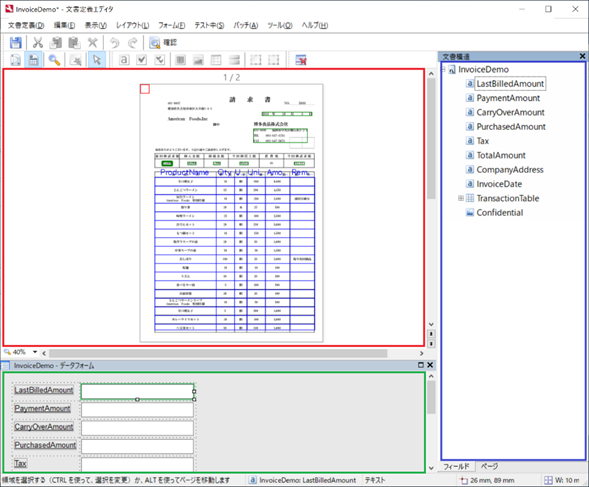

文書定義エディタは、文書定義全般の設定をするツールで、外観は以下のようになっています。

• 赤枠 [左上側]        ：読み込んだテンプレート画像プレビュー、認識結果を表示
• 緑枠 [右側]           ：読み取り項目一覧（ツリー）
• 黄枠 [左下側]        ：データフォーム（検証ステーションのデザイン表示）設定画面

文書定義エディタにおける文書定義設定の基本的なステップは以下の通りとなります。

1. FlexiLayout設定ファイル（afl形式）の読み込み（上記2. ）
2. 各読み取り項目の認識設定
3. 読み取り項目、文書構造に関するルール設定（必要に応じて）
4. データフォーム設定（必要に応じて）
5. イベント設定（必要に応じて）
6. Export設定

※2. ～ 6. の詳細については本コラム末尾の関連記事をご参照ください。

4. 文書定義の公開

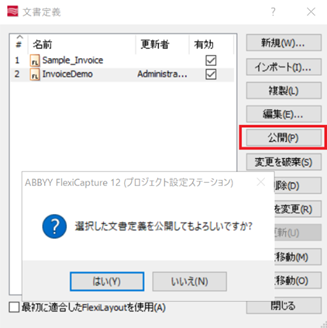

文書定義エディタで設定終了後、文書定義一覧画面にて「公開（Publish）」を実施することにより、プロジェクトに文書定義が登録され、利用可能となります。

以上、本コラムでは準定型（半構造化）文書の文書定義の流れについて説明いたしました。各ステップの詳細については、ナレッジベースの関連記事をご参照ください。
